Modul Kamera Endoskopi USB Fokus Otomatis CMOS 11mm 5MP untuk Inspeksi Perakitan Internal
Guangzhou Tulus Informasi Teknologi Ltd. adalah salah satu modul kamera endoskopi usb fokus otomatis cmos 11mm 5mp paling profesional untuk produsen dan pemasok inspeksi perakitan internal di Cina. Selamat datang di produk diskon grosir untuk dijual di sini dari pabrik kami. Pesanan yang disesuaikan dipersilakan.
Rakitan internal sering kali berisi bagian-bagian dengan kedalaman berbeda. Berpindah dari konektor terdekat ke pengikat tersembunyi akan mengubah jarak antara kamera dan target observasi. Modul ini menggunakan Fokus Otomatis untuk menyesuaikan fokus seiring perubahan jarak, sehingga mengurangi kebutuhan untuk berulang kali mengubah posisi kamera semata-mata untuk menemukan jarak pandang yang jelas.
Output gambar 2592x1944 memberikan detail untuk memeriksa posisi komponen yang terlihat, kondisi permukaan, dan penandaan. Tampilan diagonal 72 derajat mencakup target yang dipilih dan struktur di dekatnya, membantu pengguna memahami posisinya dalam rakitan.

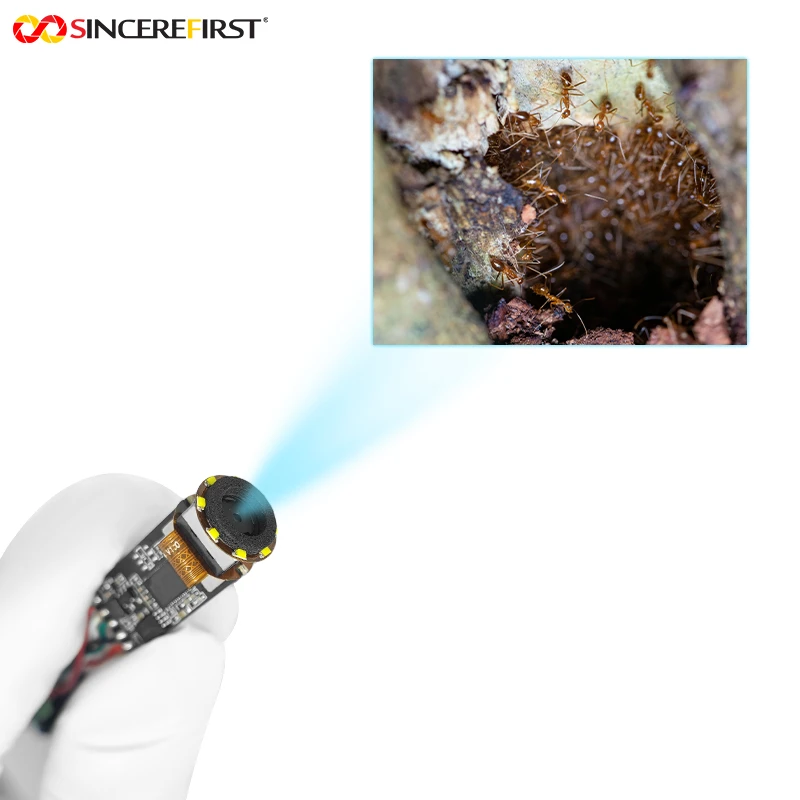

Modul Telanjang 11mm menggabungkan pencitraan dan pemrosesan dalam rakitan terintegrasi untuk pemasangan di perangkat inspeksi khusus. LED internal menerangi target di sekitar, sedangkan modul peredupan opsional memungkinkan kecerahan disesuaikan selama observasi.
Fitur
•Fokus Otomatis untuk Target pada Kedalaman Berbeda
Lensa mendukung pemfokusan otomatis dari 5cm hingga tak terbatas. Saat kamera diubah posisinya atau target yang dipilih berubah, kamera dapat menyesuaikan fokus ke jarak pandang baru. Hal ini berguna saat memeriksa rakitan dengan komponen yang didistribusikan pada kedalaman berbeda.
•Pencitraan 5MP pada 30fps
Sensor CMOS menghasilkan output gambar 2592 × 1944 pada 30fps. Ini memberikan detail gambar untuk melihat permukaan komponen, posisi perakitan dan tanda yang terlihat, dengan video langsung untuk membantu pengguna menemukan dan memeriksa area yang diinginkan.
•Modul Telanjang 11mm dengan Desain Terintegrasi
Bagian pencitraan dan pemrosesan digabungkan dalam modul, sehingga mengurangi kebutuhan untuk menempatkan papan DSP terpisah di tempat lain di perangkat. Modul Telanjang 11 mm memberi produsen peralatan rakitan kamera ringkas untuk dimasukkan ke dalam probe atau Shell mereka sendiri.
•4 LED dengan Peredupan Kontrol Roda Opsional
4 LED bawaan memberikan penerangan ke area observasi. Modul peredupan perangkat keras opsional memungkinkan pengguna menyesuaikan kecerahan dengan roda seiring perubahan jarak target atau reflektifitas permukaan.
•Output USB 2.0 untuk Tampilan Terhubung
Modul ini menyediakan output USB 2.0 dalam format MJPG untuk koneksi ke sistem tampilan yang kompatibel. Ini mendukung perangkat inspeksi yang menampilkan gambar kamera pada host yang terhubung.
Penerapan Modul Kamera Endoskopi
•Perakitan Internal dan Inspeksi Konektor
Kamera dapat mendukung pemeriksaan visual terhadap posisi pengikat, konektor, dan perutean kabel di dalam rakitan mekanis yang dapat diakses. Fokus Otomatis membantu mengakomodasi perubahan jarak saat berpindah antara komponen terdekat dan bagian tersembunyi, sementara pencitraan 5MP mendukung pemeriksaan penempatan yang terlihat dan detail permukaan.
•Pengecoran dan Inspeksi Rongga Mesin
Rongga yang dapat diakses pada bagian cor atau mesin dapat diperiksa untuk mengetahui sisa serpihan, ketidakteraturan permukaan yang terlihat, dan kondisi pemesinan. Penyesuaian fokus otomatis berguna saat melihat permukaan pada kedalaman berbeda, sementara pencahayaan lokal membantu menampilkan area pengamatan.
•Pemeriksaan Peralatan Kipas dan Ventilasi
Selama perawatan saat peralatan dihentikan, kamera dapat memberikan pandangan bilah kipas yang dapat diakses, debu yang terkumpul, benda asing, dan sambungan di sekitar. Fokus Otomatis mendukung perubahan jarak pandang saat operator bergerak antara area blade dan komponen di sekitarnya.
Detail Produk
|
Nama Produk |
Modul Telanjang Kamera Endoskopi USB Fokus Otomatis 11mm 5MP |
|
Sensor |
Sensor CMOS |
|
Piksel |
5MP |
|
Resolusi |
2592x1944 |
|
Kecepatan Bingkai |
2592x1944@30FPS |
|
Ukuran Sensor |
1/5" |
|
Format Keluaran |
MJPG |
|
Tipe Fokus |
Fokus Tetap |
|
FOV |
gelar D72 |
|
F.TIDAK |
2.8 |
|
Rentang Fokus |
5cm hingga tak terhingga |
|
Diameter Lensa |
11mm |
|
DIPIMPIN |
4 LEDs |
|
Metode Peredupan |
Peredupan yang Dikendalikan Roda |
|
Opsional |
Modul peredupan perangkat keras opsional |
|
Struktur |
Desain Terintegrasi |
|
Antarmuka |
USB2.0 |
Opsi Kustomisasi
Pencocokan Shell dan Instalasi
Modul Telanjang 11mm dimaksudkan untuk dimasukkan ke dalam Shell milik perangkat yang sudah jadi. Persyaratan ruang, posisi pemasangan, dan keluar kabel yang tersedia dapat ditinjau untuk membantu mencocokkan rakitan kamera dengan probe atau perangkat observasi.

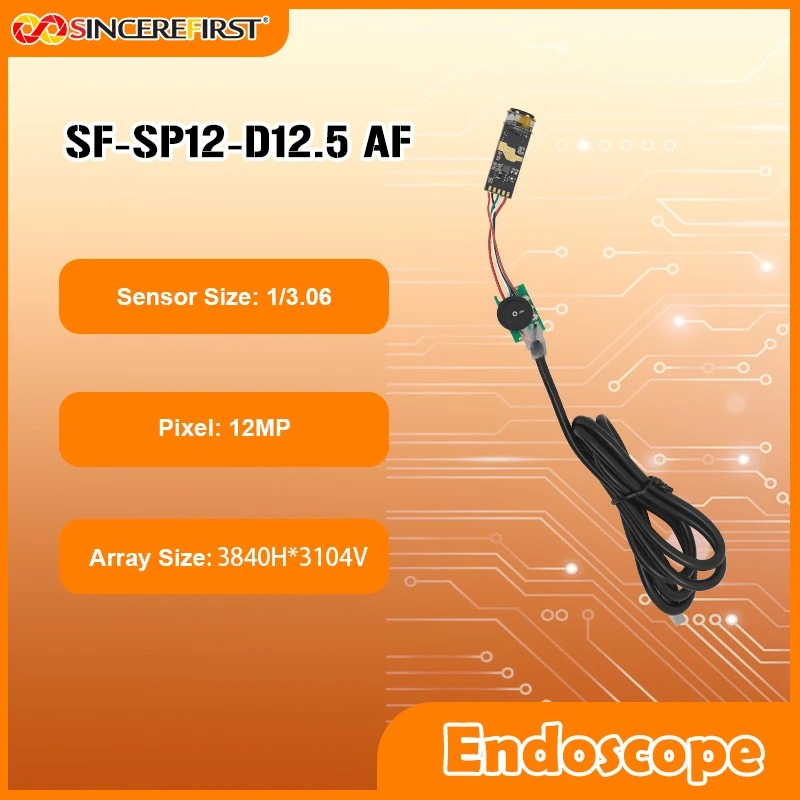

Versi 12,5 mm dengan Steel Shell juga tersedia untuk proyek yang memerlukan konstruksi tersebut.
Modul Peredupan Kontrol Roda Opsional
Tambahkan modul peredupan opsional saat pengguna perlu menyesuaikan kecerahan LED selama pemeriksaan. Posisi roda kendali dan susunannya di dalam perangkat akhir dapat didiskusikan seputar metode pengoperasian yang dimaksudkan.
Susunan Kabel dan Konektor
Panjang kabel, persyaratan konektor, dan perutean kabel dapat ditinjau agar sesuai dengan jarak dan tata letak antara kamera dan perangkat tampilan. Pilihan ini membantu mengoordinasikan perakitan kamera dengan produk jadi.
Persyaratan Optik dan Jarak Pandang
Konfigurasi standar menggabungkan tampilan diagonal 72 derajat dengan pemfokusan otomatis dari 5cm. Persyaratan cakupan pemandangan atau jarak observasi yang berbeda dapat ditinjau untuk menentukan apakah optik standar sesuai atau konfigurasi lain harus dipertimbangkan.
Pertanyaan Umum
T: Apakah modul ini dapat fokus pada objek yang jaraknya kurang dari 5 cm?
J: Rentang fokus yang ditentukan dimulai pada 5cm. Objek yang lebih dekat dari ini berada di luar jangkauan yang ditentukan. Jika pemeriksaan memerlukan penglihatan pada jarak yang lebih pendek, diskusikan konfigurasi optik yang sesuai sebelum memilih modul.
T: Akankah Komponen Terdekat dan Jauh Menjadi Tajam pada Saat yang Sama?
A: Fokus Otomatis menyesuaikan fokus untuk jarak pandang yang dipilih. Hal ini tidak menjamin bahwa komponen pada kedalaman berbeda semuanya akan tampak tajam secara bersamaan. Evaluasi perakitan sebenarnya untuk memeriksa apakah area yang diperlukan sudah cukup jelas.
T: Apakah Rentang Fokus Berarti LED Dapat Menyalakan Objek Jauh?
J: Tidak. Rentang fokus dan jangkauan iluminasi berbeda. LED internal memberikan penerangan lokal, dan target yang lebih jauh mungkin memerlukan penerangan tambahan tergantung pemandangan.
T: Bagaimana Saya Harus Mengevaluasi Fokus Otomatis pada Komponen Saya?
J: Uji permukaan representatif pada jarak yang digunakan di perangkat Anda, termasuk area reflektif dan permukaan dengan sedikit detail yang terlihat. Berpindah di antara titik pengamatan yang diinginkan dan menilai penyesuaian fokus, detail gambar, dan pencahayaan secara bersamaan.
T: Apakah Penyesuaian Kecerahan Disertakan dengan Modul Telanjang?
J: Kamera dilengkapi 4 LED. Penyesuaian kecerahan yang dikontrol roda memerlukan modul peredupan perangkat keras opsional, yang dapat diminta dengan konfigurasi sampel.
Q: Bisakah Bare Module Digunakan Langsung di Area Basah atau Berdebu?
J: Modul Bare tidak memiliki perlindungan IP67. Rakitan yang telah selesai memerlukan Shell yang sesuai dan perlindungan untuk lingkungan yang dimaksudkan. Versi Steel Shell 12,5 mm juga dapat dipertimbangkan saat memilih konfigurasi produk.
Evaluasi Fokus Otomatis pada Perakitan Anda yang Sebenarnya
SincereFirst dapat membantu Anda meninjau kesesuaian kamera, jarak pandang dan pengaturan pencahayaan, serta memilih konfigurasi sampel dengan atau tanpa modul peredupan. Uji modul pada komponen Anda yang sebenarnya untuk menilai penyesuaian fokus dan detail yang terlihat sebelum menyelesaikan perangkat inspeksi Anda.
